1. 壓力高達50psig 的快速預分離柱色譜系統( 盡管產品已經經過嚴格測試, 但是我們?nèi)匀煌扑]使用防護罩), 有25mm 和50mm 直徑的兩個系列的色譜柱, 色譜柱有效長度300mm。
2. 色譜柱底部連接口為Ace-Threds 螺紋口連接方式, 適配器的材質有Nylon 和PTFE 兩種材質, 帶PE 材質的支撐板, 支撐板孔徑Z大為100 micron, 該底部適配器的的液體流出口為L(zhǎng)uer 針頭接口。
3. 儲液瓶是環氧樹脂強化涂層, 已經經過嚴格的耐壓測試, 容積有2000mL 和3000mL兩個容積。其上下兩個接口都是#25 Ace-Threds 螺紋口。
4. 儲液瓶與色譜柱的連接是通過耦合適配器(Nylon 和PTFE 兩種材質) 完成, 耦合適配器有Nylon 和PTFE 兩種材質可選。
5. 儲液瓶頂部的連接適配器一端為#25 Ace-Thred 螺紋口, 另一端有兩種接口可選, 對于銅質多歧管, 接口為為1/8" NPT 內螺紋口, 適配Swagelok 快開連接適配器；對于玻
璃多歧管, 接口為#25 Ace-Thred 螺紋口, 該連接適配器有Nylon 和PTFE 兩種材質可選。

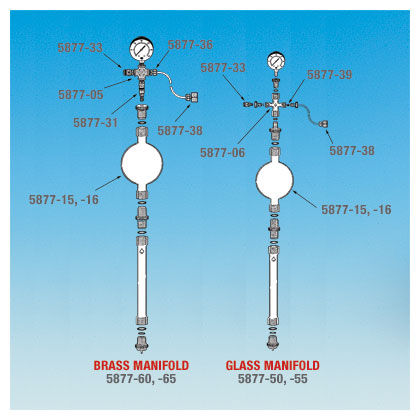

6. 多歧管有銅和玻璃兩種材質。
7. 銅質多歧管有三個1/8" NPT 內螺紋口, 分別連接儲液瓶, 銅泄壓閥, 和Swagelok 管線快開接頭, 該快開接頭直接連接到壓力管線。第四個接口為1/8" NPT 螺紋口, 通過轉接頭轉換為¼" NPT 螺紋口, 然后與壓力表連接( 壓力范圍：0-60psig)。
8. 玻璃多歧管有兩個#7 Ace-Threds 螺紋口, 一個通過Nylon 套管直接和壓力管線連接,另一個通過Nylon 或PTFE 適配器與銅泄壓閥連接, 下面的接口為#15 螺紋口, 通過一個#15-25 Ace-Thred 轉接頭與儲液瓶連接。頂部的#15Ace-Thred 螺紋口通過Nylon 或PTFE 適配器也壓力表連接。
套裝說明:
A 套裝：銅質多歧管, 壓力表, 銅轉換接頭(1/8" NPT 到 1/8" O.D. 管線), 銅轉換接頭(1/8"O.D. 管線 到 ¼" NPT 母口),Swagelok 快開接頭, 泄壓閥,Nylon 轉換接頭(#25 to 1/8"NPT 母口), 環氧樹脂強化涂層的儲液瓶,Nylon 耦合適配器帶FETFE O 型圈, 色譜柱, 帶O 型圈的終端適配器。10 feet 1/8" O.D. PTFE 軟管。
B 套裝：玻璃多歧管, 壓力表,Nylon 套管(#15 到 ¼" NPT 母口),Nylon 套管#7, 銅轉換接頭(1/8" O.D. 管線到 ¼" NPT 母口), 泄壓閥, 兩個Nylon 耦合適配器帶FETFE O 型圈,環氧樹脂強化涂層的儲液瓶, 色譜柱, 帶O 型圈的終端適配器。10feet 1/8" O.D. PTFE軟管。

技術參數

備選件
